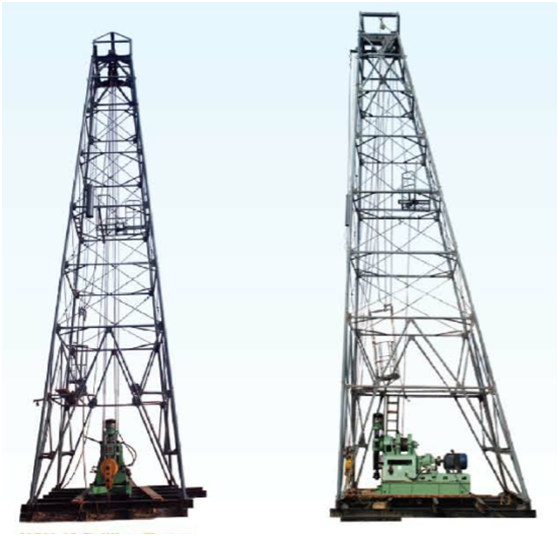

SGX17型直斜兩用四角鉆塔
6/12/2019 8:21:04 AM
SGX17型鉆塔是一種配用于孔深300～1000 米巖芯鉆機，做傾角75° ～90°鉆孔升降鉆具用管型直、斜兩用鉆塔。由底座、臺板、塔身、天車、吊籠、導向輪、前場房七部分組成，可制作安裝塔衣和場房衣。該型鉆塔蒙有塔布時，允許在8級以下風力進行正常的鉆具提升。
SGX17 型鉆塔塔身部分的交叉斜腹桿設計系采用預拉力圓鋼式結構。在每對交的圓鋼拉筋中有一根是可以調節長度的稱“調節拉筋”，另一種長度是固定的稱“定距拉筋”。在擰緊“調節拉筋”之調節器時，定距拉筋也自然被拉緊，立柱橫撐各歸其位；并隨之互相壓緊形成整體，使鉆塔結構預先承受一定內力，保證了結構的剛度。
SGX17 型鉆塔吊籠及配重上均設有斷繩防墜安全裝置和用防墜器組成腳踏式自動防竄裝置。當?shù)趵K發生斷繩事故時，吊籠和平衡錘滑動小距離后，均被防墜器鎖卡在滑道上；解卡時，可先在斷繩端栓上繩子，用力將平衡錘和吊籠體稍微上提即可解卡。
SGX17型直斜兩用四角鉆塔主要技術參數：
鉆塔天車軸線高度 17 米
移擺立根長度 13.5～14.5 米
底層名義面積 4.5×6.4 平方米
頂層名義面積 1.22×1.2 平方米
天車輪數量 3 個
天車正常工作負荷 15 噸
天車最大工作負荷 25 噸 (斜 20 噸)
活動工作臺最大負荷 80 公斤
